Acopladores direccionales de alto rendimiento para redes de radiofrecuencia

Un acoplador direccional es un componente pasivo utilizado en sistemas de radiofrecuencia (RF) para dividir o combinar señales de RF manteniendo el flujo direccional de la señal. Su función principal es transferir una parte de la potencia de RF que fluye por una línea de transmisión a otra línea de transmisión, normalmente con pérdidas mínimas.

Los acopladores direccionales funcionan según el principio del acoplamiento electromagnético entre líneas de transmisión. Constan de al menos cuatro puertos: el puerto de entrada (normalmente denominado línea principal), el puerto de salida (también conocido como puerto de paso) y dos puertos auxiliares (el puerto acoplado y el puerto aislado).

Cuando se aplica una señal de RF al puerto de entrada, una parte de esa señal se acopla al puerto acoplado, mientras que la mayor parte de la señal continúa a través del puerto de salida. La cantidad de potencia acoplada al puerto auxiliar viene determinada por el diseño del acoplador direccional y suele especificarse como un factor de acoplamiento en decibelios (dB).

Los acopladores direccionales son componentes esenciales en estaciones de radiodifusión o redes de comunicaciones móviles. Los acopladores permiten a los ingenieros controlar la intensidad de la señal, analizar el rendimiento y distribuir señales a diversos componentes del sistema de radiodifusión o comunicación. Los casos de uso son:

• Monitorización de señales: Los acopladores direccionales permiten a los ingenieros de RF controlar la intensidad y calidad de la señal en varios puntos del sistema de RF, garantizando un rendimiento óptimo.
• Medición de señales: Facilitan la medición precisa de las señales de RF para la resolución de problemas, el mantenimiento y la optimización del rendimiento.
• Distribución de señales: Los acopladores direccionales permiten la distribución de señales de RF a múltiples componentes o dispositivos dentro de la línea de transmisión sin pérdidas significativas de señal.
• Aislamiento: Proporcionan aislamiento entre los puertos de entrada y salida, minimizando las interferencias y garantizando la integridad de la señal.
• Versatilidad: Los acopladores direccionales SPINNER están disponibles en varios diseños y rangos de frecuencia, lo que los hace adecuados para una amplia gama de aplicaciones de sistemas de comunicaciones móviles o de radiodifusión.

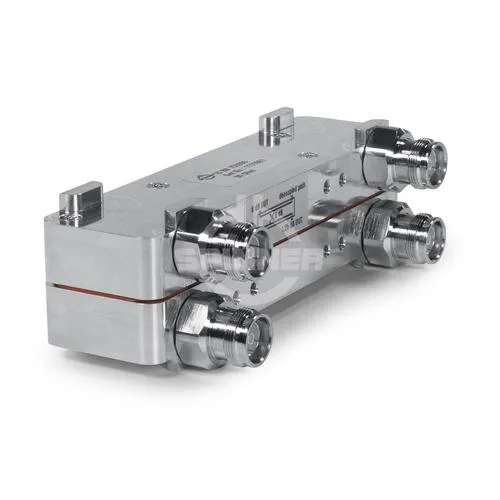

En Acoplador direccional coaxial 6 dB estilo-H 694-2700 MHz 4.3-10 hembra unidireccional garantiza una excelente calidad de radio móvil sin pérdidas para su uso en sistemas de antena distribuida (Distributed Antenna System) en interiores o en estaciones base de radio móvil en exteriores.

Los acopladores direccionales SPINNER se caracterizan por un aislamiento de la señal muy eficaz y una intermodulación extremadamente baja (PIM bajo).

Nuestro Acoplador direccional coaxial 6 dB estilo-H 694-2700 MHz 4.3-10 hembra unidireccional está meticulosamente diseñado para satisfacer los exigentes requisitos de los sistemas de RF de alto rendimiento. Diseñados y construidos pensando en la precisión y la versatilidad, estos acopladores direccionales ofrecen un rendimiento inigualable para los ingenieros de RF que construyen sistemas completos de radiodifusión o instalan redes de comunicaciones móviles. Características principales:

• Capacidades precisas de monitorización y medición de señales
• Construcción de alta calidad para una fiabilidad a largo plazo
• Amplia gama de frecuencias para adaptarse a las diversas necesidades de los sistemas de radiodifusión o de comunicaciones móviles
• Excelente aislamiento de la señal para minimizar las interferencias
• Fácil integración en configuraciones existentes de radiodifusión o comunicaciones móviles
• Diseño robusto adecuado para entornos exigentes de radiodifusión o comunicaciones móviles

Excelentes propiedades de AF, la mejor intermodulación pasiva y VSWR posibles

La Acoplador direccional coaxial 6 dB estilo-H 694-2700 MHz 4.3-10 hembra unidireccional le permite a usted transmitir de manera fiable e impecable señales de alta frecuencia con una protección óptima para sus sistemas sensibles en un rango de potencia de hasta 500 W en una intermodulación pasiva máxima (IM3) de -160 dBc.

La clase de protección es IP 68.

Admite el uso de las siguientes bandas de frecuencia: 700, 800, 900, 1500, 1800, 2100, 2300, 2400, 2600

El sistema de conectores 4. 3-10 cumple con los requisitos de la telefonía móvil en términos de tamaño, resistencia, rendimiento y otros parámetros relevantes. Su pequeña superficie básica permite usar componentes más pequeños, reduce los riesgos relacionados con los equipos instalados incorrectamente y proporciona unas excepcionales propiedades eléctricas.

Los términos acopladores direccionales 'estilo H' y 'estilo X' hacen referencia a diferentes configuraciones o disposiciones de acopladores direccionales basadas en la disposición física de sus componentes internos.

• Los acopladores direccionales de tipo H suelen tener una disposición horizontal, con los puertos de entrada y salida alineados a lo largo de una línea recta, que se asemeja a la letra 'H' en su configuración.
• En los acopladores de tipo H, los puertos acoplados y aislados suelen colocarse perpendiculares a la línea principal, formando los brazos de la 'H'.
• Estos acopladores suelen utilizarse en aplicaciones en las que las limitaciones de espacio son menos importantes, ya que tienden a ocupar un espacio mayor debido a su disposición.

En términos de funcionalidad y rendimiento, tanto los acopladores direccionales en H como en X funcionan según los mismos principios de acoplamiento electromagnético y separación de señales. La elección entre los dos estilos suele depender de factores como el espacio disponible, los requisitos de instalación y las preferencias de diseño del sistema. Cada estilo ofrece ventajas en determinados escenarios, y los ingenieros pueden seleccionar el estilo más adecuado en función de las necesidades específicas de su sistema de RF.

Invierta en nuestros acopladores direccionales de alto rendimiento para mejorar el rendimiento y la fiabilidad de su sistema de radiodifusión o de comunicaciones móviles. Confíe en nuestra experiencia y en nuestro compromiso de ofrecer componentes de RF de calidad superior para sus necesidades de radiodifusión. En general, este acoplador direccional ofrece una solución sencilla y rentable para su instalación.
